浙江大鹏教你如何保养维修变速箱齿轮

2019-09-14

变速箱出论坏了的表现,今天来和大家说一说汽车变速箱齿轮坏了一般都有什么表现,造成齿轮坏的原因是什么,怎样预防好呢,喜欢的朋友一起来看看吧,希望对大家有所帮助。手动档的变速箱是不会轻易损坏的,但是由于齿轮经常的磨损及驾驶人操作不当的原因会在某个时间出现变速箱齿轮被打坏的情况,所以说你还是有可能操作上出了点问题 但是主要原因还在于车子的变速器使用时间老化所造成,不过修理起来也比较容易的,更换齿轮就可以了,但是很废时间的。以下是大鹏公司整理的关于如何保养维修变速箱齿轮的小知识

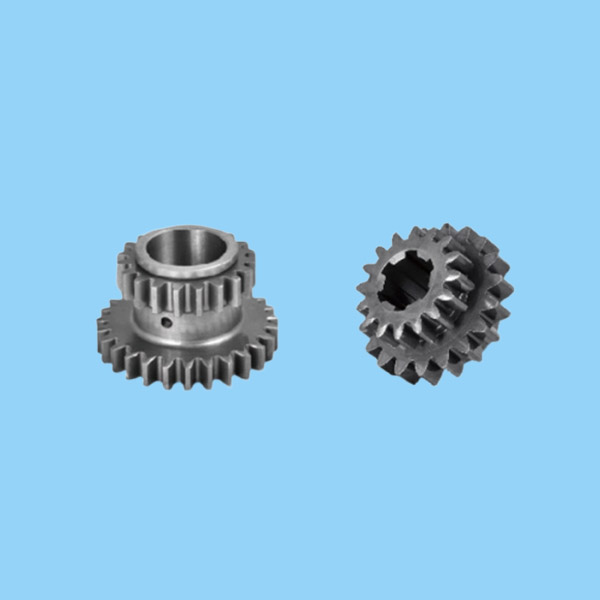

保养维修变速箱齿轮


一、保养方式

装备自动变速箱的汽车越来越多。有了自动变速箱,人们可以在一脚油门、一脚刹车之间,完成对汽车的驾驶,非常轻松。如果车主平时忽视对自动变速箱的保养,娇贵的自动变速箱很容易出现故障。

车主平时最容易忽视的是正确选用和按时更换自动变速箱油。除了平时的正确驾驶外,进行保养的关键就是正确“换油”。需注意的是,必须使用制造商规定使用的自动变速器油(ATF),否则会使自动变速器出现异常磨损。更换自动变速箱油不能在路边店或汽车美容店进行,因为此操作非常严格。国际上的自动变速箱有两大系列,使用两个系列标准的自动变速箱油,两者不能互换和混用,否则会损坏自动变速箱。因此,更换自动变速箱油,车主一定要到特约维修厂或专业的自动变速器维修店去。
常规情况下,自动变速箱汽车每行驶20000公里至25000公里时应清洗保养一次,或遇变速箱打滑、水温偏高、换挡迟缓、系统渗漏时清洗保养一次。
注意事项:
1.掌握好更换自动变速箱油的周期。
自动变速箱内部控制机构非常精密,配合间隙小,所以大部分自动变速箱换油周期一般为两年或4~6万公里。在正常使用的过程中,变速箱油的工作温度一般在120摄氏度左右,因此对油品的质量要求很高,还必须保持清洁。其次,变速箱油使用时间长了以后会产生油垢,有可能会形成油泥,会加大各摩擦片和各部件的磨损,而且还影响系统油压,使动力传递受到影响。第三,脏油中的油泥会使各阀体中阀体的移动不畅,油压控制受影响,从而使自动变速箱出现异常。要经常检查。
2.正确地更换变速箱油。
较好的换油方法是动态换油,采用专用的变速箱清洗设备,在变速箱运转的过程中,将旧油充分循环,排放干净后再加入新的变速箱油,从而使换油率高达90以上,保证良好的换油效果。
3.自动变速箱油液位是否正常。

自动变速箱油的检查方法与发动机机油不一样,发动机机油在冷车状态下检查、而变速箱油是需要将油预热到50℃左右,再将挡位杆在各挡位停留2秒钟后置于停车挡,此时油尺正常油面应位于较高与较低线之间,如不够,应及时添加相同品质的油品。


二、常见故障

编辑
长期使用过程中,因换挡频繁,使变速箱中的零部件不可避免地要发生磨损、变形,导致变速箱挂挡困难、自动脱挡、运转中发出噪音等故障现象,影响使用。所以在日常使用中,要经常对变速箱工作情况进行全负荷操作检查,观察变速箱传动是否平稳,有无异常间隙及杂声,及时找出原因进行调整或修理。常见故障如下所示:

挂挡困难

操纵变速杆挂挡时,感到挂挡很费力,不能顺利进人挡位;或挂挡时出现打齿声,严重时挂不上挡。
产生原因如下:
(1)离合器分离不彻底,不能完全切断动力。具体表现为两个方面:一是由于操纵不当,踏板没踏到底,造成分离不彻底,挂挡困难。这种现象常见于新手,由于不熟练,往往踏板没踏到底就挂挡,出现挂不上挡,且齿轮发响的状况;二是属于离合器技术状态较差导致的挂挡困难;
(2)新车个别啮合齿齿端粗糙,造成挂挡困难;
(3)换挡拨叉松脱、弯曲,换挡叉轴弯曲、锈蚀,移动困难,拨叉轴固定拨叉的锁定螺钉松动时,也会造成挂挡困难;
(4)变速杆上的倒挡拉杆长度调整不当,挂倒挡时,致使锁片上升高度不够,不能顺利进人倒挡位置。

自动脱档

自动脱挡常见有两种情况。一种是在行驶中,稍抬加速踏板,挡位就跳回到空挡位置;另一种是在上坡负荷加大时,挡位立即跳回到空挡位置,这种情况下,如果重新挂挡未挂上,很容易形成溜坡,发生严重的事故。
产生原因如下:
(1)拨叉弹簧弹力减弱或折断,使自锁定位失灵;
(2)拨叉锁定螺钉松动,拨叉轴定位槽或自锁装置的钢球磨损,不能将变速杆可靠定位;
(3)拨叉有效行程小或拨叉弯曲变形,导致齿轮啮合不到位,受力后易脱挡;
(4)拨叉端面磨损严重,拨叉端面与滑动齿轮环槽间隙过大,滑动齿轮易前后移位而自动脱挡;
(5)齿轮工作面磨损成锥形,使齿轮啮合间隙过大,易产生轴向推力,致使滑动齿轮脱开啮合;
(6)齿轮与轴的花键磨损,键槽间隙过大,使齿轮在传动中摆动,滑动齿轮易脱离啮合位置;
(7)轴承磨损、轴承松旷,轴承与轴内圈滑转、轴承与箱体座孔外圈滑转,轴向间隙过大,都使齿轮轴产生倾斜和齿轮轴发生位移,导致齿轮受力后自动脱离啮合。

变速箱异常响声

变速箱异常响声有两种情况:一种是在空挡位置时出现异响;另一种是在行驶中换挡时出现异响。
产生原因如下:
(1)齿轮油油量不足或齿轮油质量太差;
(2)齿轮齿面严重磨损,使啮合间隙过大;
(3)齿轮轮齿疲劳剥落或崩边崩角;
(4)中间轴、第二轴过度磨损,或是花键轴和齿轮内花键磨损严重,间隙过大;轴弯曲或轴上锁止件松动;
(5)轴承松动或保持架损坏;
(6)拨叉的非工作部位接触、碰擦;

(7)修理时不是成对更换齿轮,而是单个更换新齿轮。


三、维修流程


变速箱的具体维修流程如下所示:
1、解体及初检
是变速箱维修中首先步骤,将变速箱全部彻底解体,包括内部油泵、离合器、活塞、行星架、阀体(滑阀箱)、差速器、变扭器等,所有的解体都严格按照技术规范和依靠大量的专用设备和工具进行,否则会引起零件损坏。解体完毕后按照标准技术数据对所有的零件进行初步检测并根据变速箱的实际故障查出故障点。将直观检测失效的零件和一次性使用零件和剩余零件分别放置,进入下一道工序。
2、零件清洗及检测
零件清洗在维修过程中是一个非常重要的工序,清洁度是维修质量保证的关键因素,任何细小的杂质都会对变速箱的工作品质产生巨大影响。
清洗过程也要经过几道工序才能完成,首先煤油初洗,第二步超声波清洗,第三步热水清洗,第四步压缩空气清洁。清洁要求所有零件一尘不染,表面不得有任何油污,油道通畅。
零件清洗完毕后,送入装配工位,按照标准对所有的零件进行再次检测,确定所有需要维修材料,准备组装。
3、阀体清洗、检修
此过程和上一步骤同时进行,阀体(滑阀箱)是自动变速箱的核心元件,铸造精密,需要很专业的人员才可以操作此步骤。作为专业维修需要将阀体全部解体,解体后彻底清洗,然后检查所有滑阀及阀体的磨损根据实际情况维修。组装完毕后还要与标准数据对比严格进行压力测试,只有符合标准数据范围内的阀体才可以进入到组装工位。
另外此工位还要对电磁阀、各种传感器、线束、压力开关等电器元件进行功能测试,只有通过严格测试合格的零件才能进入下一道工位
4、小总成组装
小总成组装是对变速箱维修过程中内部组件的再检和调整,为总成总成装配的前一道工序,其作业内容包括:
油泵的组装和检测
离合器的组装和间隙调整检测
换档机构的组装调整检测
阀体的组装检测
差速器的组装调整检测
行星齿轮机构的组装调整
密封件的保持压力测试
5、总成组装
总成组装是装配最后一道工序,需要在特殊的工作环境中完成。所有组件的位置、间隙、预紧力等都必须严格按照技术规范进行操作。总成装配完毕后还要进行静态压力测试,在达到技术标准后才可以进入下一道工序
6、总成动态测试
总成动态测试是通过测试台模拟汽车的工作对变速箱进行动态测试
通过模拟测试可以检测变速箱的各种工作性能,如各种油压数据是否符合技术规范;入档、升档、降档是否平顺;锁止离合器结合释放是否符合要求;是否达到既定的转速;变速箱的冷却流量是否达到标准范围;变速箱运转噪音是否符合要求等等。所有测试数据都要进行记录并与标准进行对比,符合要求后才能交付客户装车使用。
